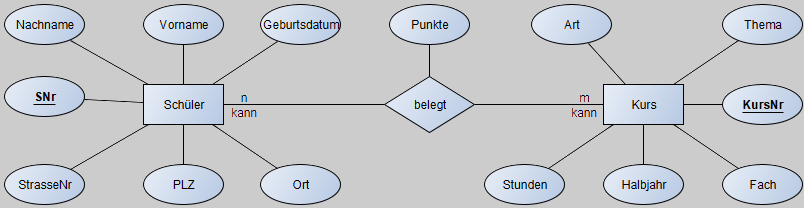

ER-Diagramm der Datenbank Schule
Beschreibung der Datenbank
Die Datenbank Schule ist für die Arbeit mit den SQL-Befehlen INSERT, UPDATE und DELETE vorgesehen (Data Manipulating Language). Sie enthält keine Daten, bzw. vorhandene Daten anderer Benutzer können über drei DELETE-Befehle gelöscht werden.

Das ER-Diagramm zeigt eine n:m-Beziehung belegt zwischen den beiden Entitätstypen schueler und Kurs. Die Datenbank wird wie folgt in das Relationenmodell abgebildet:
  • schueler (SNr, Nachname, Vorname, Geburtsdatum, StrasseNr, PLZ, Ort)
  • belegt (SNr, KursNr, Punkte)
  • Kurs (KursNr, Fach, Thema, Art, Halbjahr, Stunden)
Datenstruktur
Die Datenbank wurde mit folgenden CREATE-Befehlen angelegt:
CREATE TABLE schueler (
   SNr INT(5) PRIMARY KEY,
   Nachname VARCHAR(40),
   Vorname VARCHAR(30),
   Geburtsdatum DATE,
   StrasseNr VARCHAR(40),
   PLZ VARCHAR(7),
   Ort VARCHAR(40)
);

CREATE TABLE belegt (
   SNr INT(5),
   KursNr VARCHAR(10),
   Punkte INT(2),
   PRIMARY KEY (SNr, KursNr)
);

CREATE TABLE Kurs (
   KursNr VARCHAR(10) PRIMARY KEY,
   Fach VARCHAR(5),
   Thema VARCHAR(50),
   Art ENUM('GK', 'LK'),
   Halbjahr VARCHAR(10),
   Stunden INT(1)
);
